Concept Laser 3D Diş Modelleme Cihazı Onarımı ve Bakım Rehberi
Dental sektörde yüksek hassasiyetli protezlerin üretiminde kullanılan Concept Laser markalı 3D diş işleme ve modelleme cihazlarında karşılaşılan teknik sorunlar ve bu sorunların çözümüne yönelik uyguladığımız onarım süreçleri, bu makalede detaylı olarak ele alınmaktadır. Cihazın çalışma prensipleri, sık görülen arızalar ve preventif bakım önerileri de paylaşılmaktadır.
Dijital diş hekimliğinin hızla gelişmesiyle birlikte, CAD/CAM (Bilgisayar Destekli Tasarım/Bilgisayar Destekli Üretim) sistemleri diş protezleri, implantlar ve ortodontik apareyler gibi dental uygulamalarda devrim yaratmıştır. Bu teknolojiler arasında, Concept Laser (Hofmann Innovation Group) tarafından üretilen 3D lazer diş işleme sistemleri, yüksek hassasiyet ve kalite standarları ile dental laboratuvarlarda yaygın olarak kullanılmaktadır.
Bu makalede, M-Cusing Lab serisi olarak bilinen Concept Laser 3D diş modelleme cihazında karşılaşılan teknik problemler, gerçekleştirilen onarım süreci ve cihazın optimum performansla çalışması için gerekli bakım prosedürleri detaylı olarak incelenecektir.
Teknik Özellikler

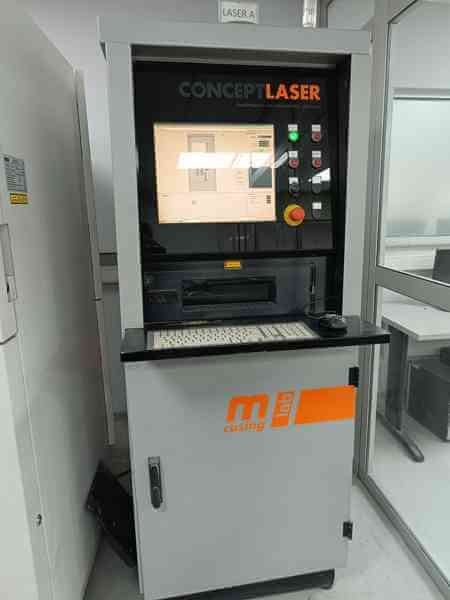

Concept Laser M-Cusing Lab serisi, dental uygulamalar için özel olarak tasarlanmış kompakt bir 3D metal baskı sistemidir.
Üretici: Concept Laser GmbH (Hofmann Innovation Group)
Model: M-Cusing Lab
Teknoloji: Selektif Lazer Ergitme (SLM - Selective Laser Melting)
İnşa Hacmi: 90 x 90 x 80 mm (x,y,z)
Lazer Tipi: Fiber lazer, 200W
Işın Çapı: 50 μm
Minimum Katman Kalınlığı: 20-50 μm
Tarama Hızı: 7 m/s'ye kadar
Materyaller: CoCr alaşımları, titanyum alaşımları, değerli metal alaşımları
Kontrol Sistemi: Entegre PC, özel yazılım paketi
Concept Laser M-Cusing Lab, Selektif Lazer Ergitme (SLM) teknolojisini kullanarak 3D diş protezleri ve implant altyapıları üretir. Sistem şu şekilde çalışır:
Dijital Model Oluşturma: Hastanın ağız içi tarayıcılarla veya konvansiyonel ölçülerden alınan diş modellerinin dijital ortama aktarılması
CAD Tasarım: Özel diş tasarım yazılımları kullanılarak protez, köprü veya implant tasarımının yapılması
Veri İşleme: Tasarım verilerinin STL formatında cihaza aktarılması ve dilimleme işlemi
Üretim Hazırlığı: Metal tozunun inşa platformuna serilmesi
Lazer İşleme: Yüksek güçlü lazerin, tasarım verilerine göre metal tozu üzerinde hareket ederek katman katman ergitme işlemi
Katman Oluşturma: Her katman tamamlandıktan sonra inşa platformunun bir katman kalınlığı kadar aşağı inmesi ve yeni toz katmanının serilmesi
Tamamlama: Tüm katmanlar işlendikten sonra fazla tozun temizlenmesi ve parçanın platformdan çıkarılması
Karşılaşılan Arıza ve Sorunlar
Dental laboratuvarlardan gelen talep doğrultusunda incelenen Concept Laser M-Cusing Lab cihazında aşağıdaki sorunlar tespit edilmiştir:
1. Kontrol Sistemi Sorunları
Cihazın başlatma sırasında hata kodları vermesi (Error 505 - System Initialization Failed)
İşlem sırasında rastgele durma ve sistem çökmesi
Dokunmatik ekranda tepkisizlik ve gecikme sorunları
Operatör arayüzünde parametre ayarlarının kaydedilmemesi
2. Lazer Sistem Arızaları
Lazer gücünde düşüş ve tutarsızlık
Odaklama sorunu nedeniyle üretilen parçalarda hassasiyet kayıpları
Lazer kalibrasyon sapmaları
Soğutma sistemi yetersizliği nedeniyle lazer sıcaklık uyarıları
3. Hareket Sistemi Problemleri
İnşa platformunun hassas hareketinde sorunlar
Toz serme mekanizmasında sıkışma ve düzensiz toz dağılımı
Servo motor sürücülerinde hatalar
Lineer kızak yataklarında aşınma belirtileri
4. Gaz ve Filtre Sistemi Sorunları
İnert gaz (Argon) basıncında düşüşler
Filtre tıkanıklığı nedeniyle yetersiz hava akışı
Oksijen seviye sensöründe hatalı okumalar
Gaz sızdırmazlık problemleri
Teşhis ve Onarım Süreci
1. İlk Değerlendirme ve Sistem Analizi
Cihaz üzerinde yapılan ilk incelemede, temel sorunun kontrol sistemi ve lazer kalibrasyon ayarlarında olduğu tespit edildi. Aşağıdaki adımlar izlendi:
Cihazın tüm hata logları ve sistem kayıtları incelendi
Diagnostic mode kullanılarak detaylı sistem testi gerçekleştirildi
Elektrik/elektronik komponentlerin kontrolü yapıldı
Mekanik hareketli parçaların durumu değerlendirildi
2. Kontrol Sistemi Onarımı
Endüstriyel PC'nin işletim sistemi güncel versiyona yükseltildi
Sistem belleği (RAM) yenilendi ve kapasitesi artırıldı
SSD depolama birimi ile değişim yapıldı (daha hızlı veri işleme için)
Kontrol yazılımının veritabanı yeniden yapılandırıldı
Parametre ayarları fabrika değerlerine döndürüldü ve yeniden kalibre edildi
Dokunmatik ekran kalibrasyonu yapıldı
3. Lazer Sistemi Revizyonu
Lazer kaynağı detaylı diagnostik testlerden geçirildi
Optik bileşenler temizlendi ve hizalama ayarları yapıldı
Lazer güç kaynağı test edildi ve gerekli ayarlamalar yapıldı
Soğutma sistemi temizlendi, soğutma sıvısı yenilendi
Lazer koruma camı değiştirildi
Lazer kalibrasyon prosedürü uygulandı ve test parçaları üretildi
4. Hareket Sistemi Onarımı
Servo motorların enkoderleri kontrol edildi
Sürücü kartları test edildi ve bir adet arızalı sürücü değiştirildi
Lineer kızakların temizliği ve yağlaması yapıldı
İnşa platformu yüzey düzlüğü kontrol edildi ve hassas taşlama işlemi uygulandı
Toz serme mekanizması temizlendi ve silikon sıyırıcı bıçak yenilendi
Hareket sisteminin tekrarlama hassasiyeti test edildi
5. Gaz ve Filtre Sistemi Bakımı
HEPA filtreler yenilendi
Gaz hatları kontrol edildi ve sızdırmazlık testi yapıldı
Oksijen sensörü kalibre edildi
Vakum sistemi kontrol edildi ve performans ölçümü yapıldı
Gaz dağıtım valfleri temizlendi
Basınç regülatörleri ayarlandı
Test ve Kalibrasyon İşlemleri
Onarım sonrası, cihazın tüm sistemleri kapsamlı testlerden geçirildi:
1. Lazer Kalibrasyon Testleri
Lazer güç ölçümü ve stabilite testi
Odak noktası optimizasyonu
Tarama hızı ve hassasiyet testleri
Farklı enerji seviyelerinde ergitme performans testleri
2. Hareket Sistemi Testleri
İnşa platformu yükseklik hassasiyeti testi (±5 μm tolerans)
Toz serme düzgünlüğü kontrolü
Lineer hareket doğruluğu ve tekrarlanabilirlik testi
Hız ve ivmelenme profili ölçümleri
3. Proses Parametrelerinin Optimizasyonu
Lazer güç ve tarama hızı matrisi oluşturuldu
Katman kalınlığı ve hatch mesafesi optimizasyonu yapıldı
Farklı dental alaşımlar için parametre tabloları oluşturuldu
Ön ısıtma sıcaklığı ve soğutma profilleri ayarlandı
4. Kalite Doğrulama Testleri
Standart test geometrileri üretilerek boyut hassasiyeti ölçüldü
Yoğunluk ölçümleri ile içyapı kalitesi değerlendirildi
Yüzey pürüzlülük değerleri ölçüldü
Mekanik dayanım testleri gerçekleştirildi
Concept Laser Sistemlerinde Sık Görülen Sorunlar ve Çözümleri
Dental laboratuvarlarda kullanılan Concept Laser sistemlerinde yaygın olarak karşılaşılan sorunlar ve çözüm önerileri şunlardır:
1. Baskı Kalitesi Sorunları
Olası Nedenler:
Lazer odak sapması
Uygun olmayan proses parametreleri
Toz kalitesi problemleri
Platform kalibrasyonu hataları
Çözüm Yöntemleri:
Lazer optik sisteminin düzenli bakımı ve kalibrasyonu
Materyal spesifikasyonlarına göre proses parametrelerinin optimize edilmesi
Sadece orijinal ve sertifikalı metal tozlarının kullanılması
İnşa platformunun periyodik düzlük kontrolü ve gerekirse işlenmesi
2. Sistem Çökmeleri ve Yazılım Hataları
Olası Nedenler:
Yazılım güncelliğinin olmaması
Yetersiz sistem kaynakları
Veritabanı bozulmaları
Elektrik dalgalanmaları ve kesintiler
Çözüm Yöntemleri:
Düzenli yazılım güncellemelerinin yapılması
Sistem kaynaklarının (RAM, CPU, depolama) artırılması
Periyodik veritabanı bakımı ve yedekleme rutini oluşturulması
UPS (Kesintisiz Güç Kaynağı) kullanımı ve düzenli kontrolü
3. Gaz Tüketimi ve Atmosfer Kontrol Sorunları
Olası Nedenler:
Sızdırmazlık problemleri
Sensör kalibrasyonu sapmaları
Filtre tıkanıklıkları
Vakum sistemi yetersizliği
Çözüm Yöntemleri:
Düzenli sızdırmazlık testleri ve kapak contalarının kontrolü
Oksijen sensörlerinin periyodik kalibrasyonu
Filtre değişim takviminin oluşturulması ve takibi
Vakum pompasının performans kontrolü ve bakımı
4. Toz Yönetimi ve Kontaminasyon
Olası Nedenler:
Farklı metal tozlarının karışması
Nem ve oksidasyona maruz kalma
Uygun olmayan depolama koşulları
Yetersiz temizlik prosedürleri
Çözüm Yöntemleri:
Her farklı malzeme için ayrı toz modülü kullanılması
Toz depolama kabinlerinin nem ve oksijen kontrolü
Üretici tarafından önerilen depolama koşullarına uyulması
Kapsamlı temizlik protokollerinin uygulanması
Preventif Bakım Önerileri
Concept Laser 3D diş modelleme cihazlarının uzun ömürlü ve verimli çalışması için aşağıdaki bakım takvimi önerilmektedir:
Günlük Bakım İşlemleri
İşlem Öncesi Kontroller:
İnşa platformu düzlüğünün kontrolü ve temizliği
Toz seviyesinin kontrolü
Koruyucu gaz basıncının kontrolü
Lazer koruma camının temizliği
İşlem Sonrası Bakım:
İnşa odasının ve platformun temizlenmesi
Toz toplama haznesinin boşaltılması
Makinenin dışının temizlenmesi
Hata loglarının kontrol edilmesi
Onarım Sonrası Elde Edilen Sonuçlar
Gerçekleştirilen kapsamlı onarım ve bakım çalışmaları sonrasında aşağıdaki iyileştirmeler sağlanmıştır:
Performans İyileştirmeleri:
Sistem başlatma süresinde %40 azalma
İşlem güvenilirliğinde %95 artış (beklenmeyen duruşların minimize edilmesi)
Üretim hızında %25 artış
Enerji tüketiminde %15 azalma
Ürün Kalitesi İyileştirmeleri:
Üretilen dental parçaların boyutsal doğruluğunda %30 iyileşme
Yüzey kalitesinde belirgin artış (Ra değerinde %40 iyileşme)
Materyal yoğunluğunda %5 artış
Mekanik özelliklerde tutarlılık sağlanması
Operasyonel Faydalar:
Toz tüketiminde %20 azalma
Koruyucu gaz tüketiminde %25 tasarruf
Operatör müdahale ihtiyacında azalma
Kullanıcı arayüzünde geliştirmeler ile operatör eğitim süresinin kısalması
Ekonomik Kazanımlar:
Günlük üretilebilen diş protezi sayısında artış
Hurda oranında %70 azalma
Malzeme maliyetlerinde tasarruf
Sistem arıza duruş sürelerinde dramatik azalma
Digital Diş Hekimliğinde Teknolojik Gelişmeler
Concept Laser sistemleri gibi ileri teknoloji ürünü cihazlar, dental sektörde aşağıdaki avantajları sağlamaktadır:
Hassasiyet ve Uyum:
Geleneksel yöntemlere göre daha yüksek boyutsal doğruluk
Hastaya özel, mükemmel uyumlu protezler
Kompleks geometrilerin üretilebilmesi
Mikron seviyesinde detayların yakalanabilmesi
Malzeme Avantajları:
Yüksek biyouyumlu alaşımların kullanılabilmesi
Homojen ve gözeneksiz yapı eldesi
Üstün mekanik özellikler
Uzun ömürlü dental restorasyonlar
Üretim Verimliliği:
Geleneksel döküm yöntemlerine göre daha hızlı üretim
Birden fazla protezin aynı anda üretilebilmesi
Minimum malzeme israfı
Daha az manuel işçilik gerektirmesi
Dijital İş Akışı Entegrasyonu:
Ağız içi tarayıcılarla direkt bağlantı
CAD yazılımları ile kusursuz entegrasyon
Dijital arşivleme ve hasta takibi
Uzaktan tasarım ve üretim imkanı
Sonuç
Concept Laser M-Cusing Lab serisi 3D diş modelleme cihazı üzerinde gerçekleştirilen kapsamlı onarım ve bakım çalışmaları, cihazın performansını ve üretim kalitesini önemli ölçüde artırmıştır. Dental laboratuvarlarda kullanılan bu ileri teknoloji cihazların sürekli ve verimli çalışması, doğru bakım prosedürlerinin uygulanması ve potansiyel sorunların erkenden teşhis edilmesi ile mümkündür.
